时间:2015-12-08 浏览次数: 作者:天盾智能
机柜一般是冷轧钢板或合金制作的用来存放计算机和相关控制设备的物件，可以提供对存放设备的保护，屏蔽电磁干扰，有序、整齐地排列设备，方便以后维护设备。机柜一般分为服务器机柜、网络机柜、控制台机柜等。
用途
很多人把机柜看作是用来装IT设备的柜子。机柜是柜子，但并不仅仅如此。对于计算机本身而言，机柜同样有着和UPS电源重要的辅助作用。一个好的机柜意味着保证计算机可以在良好的环境里运行。所以，机柜所起到的作用同样重要。机柜系统性地解决了计算机应用中的高密度散热、大量线缆附设和管理、大容量配电及全面兼容不同厂商机架式设备的难题，从而使数据中心能够在高稳定性的环境下运行。
在各大机房都能看到各种款式的机柜，随着计算机产业的不断突破，机柜所体现的功能也越来越大。机柜一般用在网络布线间，楼层配线间，中心机房，数据机房，控制中心，监控室，监控中心等。
基本结构
常见机柜颜色有白色、黑色和灰色。（其中又分很多种类型，如橘纹、细沙纹等）；机柜按材质来分，有铝型材的机柜、冷轧钢板机柜、热轧钢板机柜；按照加工工艺来分，有九折型材机柜和十六折型的机柜等。

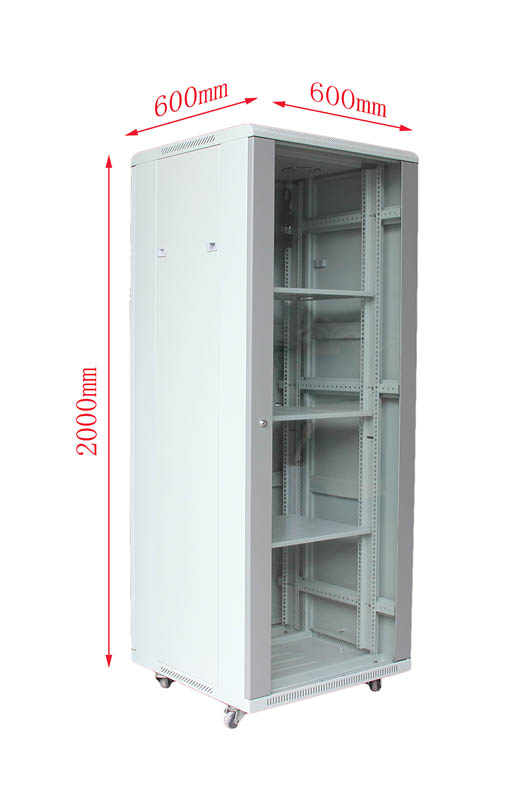

板材种类、涂层材料、加工工艺决定了机柜的稳定性。一般它的长度规格有600,800mm ，宽度规格有600,800,1000mm ，高度规格是42U,36U,24U。早期所用的机柜大都是用铸件或角钢经螺钉、铆钉连接或焊接成机柜框架，再加由薄钢板制成的盖板（门）而成。这种机柜的体积大、笨重、外形简陋，已被淘汰。随着晶体管、集成电路的使用和各种元器件的超小型化，机柜的结构也向小型化、积木化方向发展。机柜已由过去的整面板结构发展成为具有一定尺寸系列的插箱、插件结构。插箱、插件的组装排列方式分水平排列和垂直排列两类。机柜材料普遍采用薄钢板、各种断面形状的钢型材、铝型材及各种工程塑料等。机柜的框架除用焊接、螺钉连接外，还采用粘接工艺。
机柜按构件的承重、材料及其制造工艺的不同，可分为型材和薄板两种基本结构。
①型材结构机柜：有钢型材机柜和铝型材机柜两种。钢形材机柜由异型无缝钢管为立柱组成。这种机柜的刚度和强度都很好，适用于重型设备。由铝合金型材组成的铝型材机柜具有一定的刚度和强度，适用于一般或轻型设备。这种机柜重量轻，加工量少，外形美观，得到广泛应用。
②薄板结构机柜：整板式机柜，其侧板为一整块钢板弯折成形。这种机柜刚度和强度均较好，适用于重型或一般设备。但因侧板不可拆卸，使组装、维修不方便。弯板立柱式机柜的结构与型材机柜相似，而立柱则由钢板弯折而成。这种机柜具有一定的刚度和强度，适用于一般设备。
根据需要机柜还装有机柜附件。其主要附件有固定或可伸缩的导轨、锁紧装置、铰链、走线槽、走线架和屏蔽梳形簧片等。
技术要求
(1) 应具有良好的技术性能。机柜应具有抗振动、抗冲击、耐腐蚀、防尘、防水、防辐射等性能，以便保证设备稳定可靠地工作。
(2) 应具有良好的使用性和安全防护设施，便于操作、安装和维修，并能保证操作者安全。
(3) 应便于生产、组装、调试和包装运输。
(4) 应合乎标准化、规格化、系列化的要求。
(5) 造型美观、适用、色彩协调。
理线工艺
机柜整理中重要的一环就是机柜理线，常见的理线工艺有三种：
瀑布造型
这是一种比较古老的布线造型，有时还能看到其踪影。它采用了“花果山水帘洞”的艺术形象，从配线架的模块上直接将双绞线垂荡下来，分布整齐时有一种很漂亮的层次感（每层24-48根双绞线）。
这种造型的优点是节省理线人工，缺点则比较多，例如：安装网络设备时容易破坏造型，甚至出现不易将网络设备安装到位的现象；每根双绞线的重量全部变成拉力，作用在模块的后侧。如果在端接点之前没有对双绞线进行绑扎，那么这一拉力有可能会在数月、数年后将模块与双绞线分离，引起断线故障；万一在该配线架中某一个模块需要重新端接，那维护人员只能探入“水帘”内进行施工，有时会身披数十根双绞线，而且因双向没有光源，造成端接时看不清。
逆向理线
逆向理线是在配线架的模块端接完毕后，并通过测试后，再进行机柜理线。其方法是从模块开始向机柜外理线，同时桥架内也进行理线。这样做的优点是理线在测试后，不会因某根双绞线测试通不过而造成重新理线，而缺点是由于两端（进线口和配线架）已经固定，在机房内的某一处必然会出现大量的乱线（一般在机柜的底部）。
逆向理线一般为人工理线，凭借肉眼和双手完成理线。
逆向理线的优点是测试已经完成，不必担心机柜后侧的线缆长度。而缺点是因为线缆的两端已经固定，线缆之间会产生大量的交叉，要想理整齐十分费力，而且在两个固定端之间必然有一处的双绞线是散乱的，这一处往往在地板下（下进线时）或天花上（上进线时）。
正向理线
正向理线是在配线架端接前进行理线。它从机房的进线口开始，将线缆逐段整理，直到配线架的模块处为止。在理线后再进行端接和测试。
正向理线所要达到的目标是：自机房（或机房网络区）的进线口至配线机柜的水平双绞线以每个16/24/32/48口配线架为单位，形成一束束的水平双绞线线束，每束线内所有的双绞线全部平行（在短距离内的双绞线平行所产生的线间串扰不会影响总体性能，因为桥架和电线管中铺设着每根双绞线的大部分，这部分是散放的，是不平行的），各线束之间全部平行；在机柜内每束双绞线顺势弯曲后铺设到各配线架的后侧，整个过程仍然保持线束内双绞线全程平行。在每个模块后侧从线束底部将该模块所对应的双绞线抽出，核对无误后固定在模块后的托线架上或穿入配线架的模块孔内。
正向理线的优点是可以保证机房内线缆在每点都整齐，且不会出现线缆交叉。而缺点是如果线缆本身在穿线时已经损坏，则测试通不过会造成重新理线。因此，正向理线的前提是对线缆和穿线的质量有足够的把握。
正向理线的优点是在机房（主机房的网络区或弱电间）中自进线口至配线架之间全部整齐、平行，十分美观。缺点是施工人员要对自己的施工质量有着充分的把握，只有在基本上不会重新端接的基础上才能进行正向理线施工。
