小型公司办公楼整体综合布线。

确定网络布线设计草图

进行布线前，首先应该了解办公室办公桌的摆设位置，什么地方可以开槽埋线，什么地方不可以？同时要了解公司的网络需求，什么地方要上网？什么地方有电话？机柜应该放哪里？经理办公室的信息点应该打在哪？心里一定要有数。为此，朋友根据自己的设想画了份设计草图。（如图一）

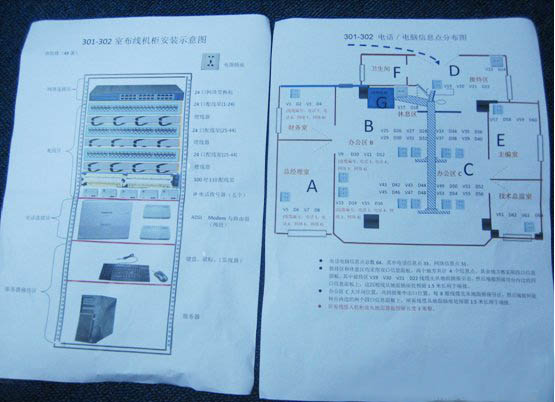

图一（左是机柜安装图 右是电话/电脑信息点分布图）

施工开始

按照设计的草图，将所有需要准备的线材购置回来进行分类，然后在线材的两端贴上相应的标签（这很重要）。

开始穿线。穿线前一定要检查线材的连通状况，另外最好所有的接头都在最后制作。朋友公司的地面是铺地毯，当然无论是铺地砖还是铺地毯都需要预埋线管。线管的作用不光是保护电线，它还具有方便换线的功能。因此，预埋线管的中间首先不能有直角死弯，要解决拐弯问题，使电线可以在线管里自动伸缩。

装修工程完成后，铺上地毯，开始进行各种设备的连接。整个办公室电话电脑信息点64个，其中电脑信息点33个，网络信息点31个。接待区和信息区均采用双口信息面板，两个地方共计4个信息点。其余地方都采用四口信息面板。其中接待区V19  D20  V21  D22 线缆先从地面插座引出，然后端接到接待台内边的四口信息面板上，这四根钱从地面插座处预留1.5米长用于端接。办公区C大开间位置，共四组集中出口位置。每8根线缆先从地面插座引出，然后端接到接待台内边的两个四口信息面板上，所有线缆从地面插座处预留1.5米长用于端接。所有线缆入机柜处人地面算起预留长度3米整。

确实好办公桌的位置，信息口端接工作开始了。精确测量需保留的长度，剪断多余的线缆后，制作永久性标签。（这个很重要）

一般在离电缆末端5厘米处进行剥线，我们通常根据TIA-568B 的色标，将蓝橙绿棕线对分别卡入相应的卡槽内，最好不要破坏各个线对的绞合度，注意：如果为了保证色谱而被迫改变绞距时，应将芯线多绞一下，而不是让它散开。用手或专用工具将各个线对卡到位，采用偏口钳将多余的线对剪断，手动或采用专用工具将模块的其他部件安装到位。（如图二、图三）

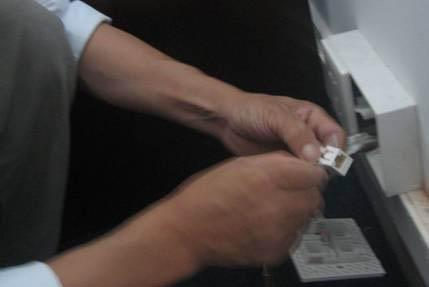

图二（信息点端接）

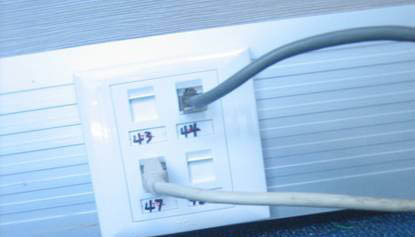

图三（端接在办公桌下侧的信息点：单数为语音点、双数为数据点）

机柜安装

各处信息点端接完成后，机柜的安装工作开始了。考虑到未来信息点数的增加，朋友公司在机柜的选择上作了很大的冗余，选用了罗格朗品牌，外形尺寸为：高×宽×深＝2000mm×600mm×600mm（如图四）。

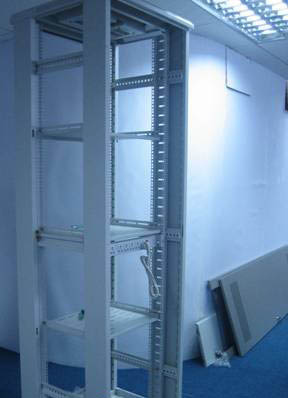

图四：机柜

在安装机柜之前首先要对可用空间进行规划，为了便于散热和设备维护，机柜前后与墙面或其它设备的距离不应小于0.8米，所处房间净高不能小于2.5米。根据机柜安装示意图，最高层为网络连接区，摆放一个24口网络交换机；依次往下为配线区，电话连接区，服务器操作区。配线区分别分布三个24口配线架、三个理线器以及五个IP电话拨号器；电话连接区放置ADSL Modem 与路由器分别两组；服务器操作区放置两台服务器（键盘、鼠标、监视器等）。（如下图五——图九机柜安装全过程）

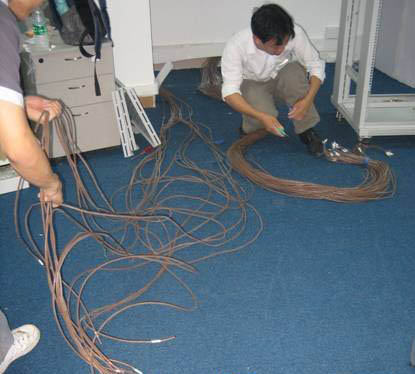

图五：捋线（查找对应信息点）

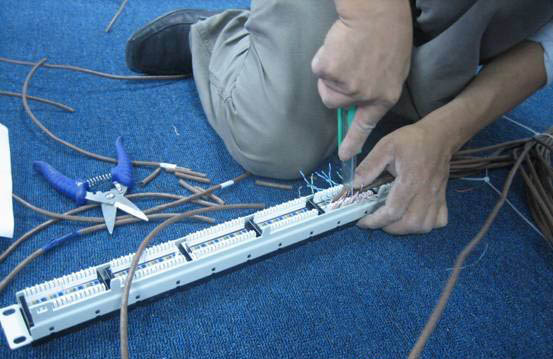

图六：配线架端接（由于缺少配线架接线工具，安装师采用了不锈钢电工刀将各线位卡到位）

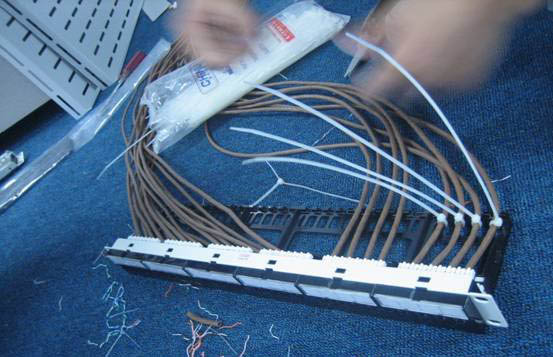

图七：塑料扎带将各线缆捆绑固定在配线架上

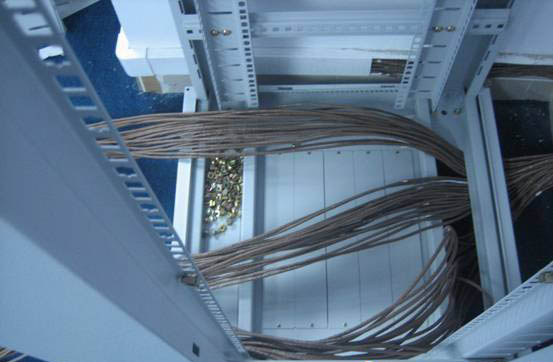

图八：预留线缆长度

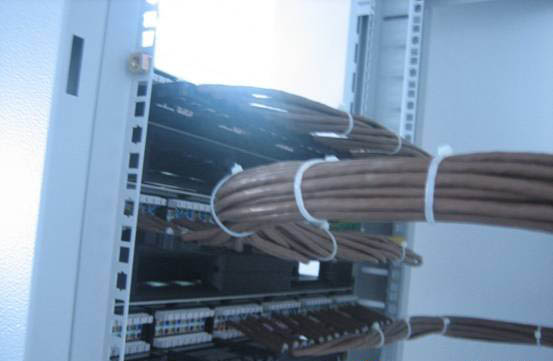

图九：端接后机柜部分效果图

机柜的配线架端接安装工序全部完成后，将网络交换机、路由器、ADSL Modem、IP电话拨号器及服务器端接好，将办公室各处信息点对应开通，盖上机柜的后盖，大功告成！

总结

由于小型公司的信息点相对较少，整个弱电安装过程中一些端接方式没有严格按照规范进行，这也是大部分中小型企业弱电安装过程中最常见的弊端。因此在之后的电话跳线与信息点增加过程中，整个机柜内便出现了“炒面式”线缆，这对于往后的网络维护也带来了诸多不便。面对一堆“炒面式”线缆，很多管理员都是焦头烂额，无从下手进行维护。而笔者今天给大家介绍的这些，也是希望大家在以后对于小型办公室牟装修过程中，能够合理的安排整个办公室的线路布局，不要因为信息点少而不依照规范安装，这样只会给管理者的工作带来一定的困难，毕竟前期的规范安装能给后期的管理维护带来更多方便。
